Rampy załadunkowe

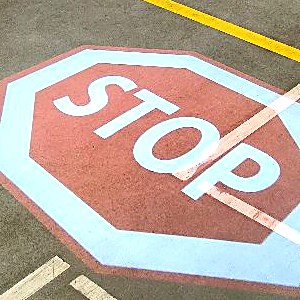

Znak „STOP, nie wjeżdżaj na naczepę”, dopóki naczepa nie jest zabezpieczona. Na placu, po stronie kierowcy, komunikat „podłóż klin” lub „odjazd dozwolony”.
Światło,
które chroni
Wirtualne znaki, realne bezpieczeństwo.
Znaki bezpieczeństwa wyświetlane światłem na posadzce, ścianie lub bramie. Pojawiają się dokładnie wtedy, gdy nadjeżdża wózek, otwiera się brama albo rusza winda.
Znak, który widać zawsze, przestaje być widoczny
Ścieranie
Malowane pasy i naklejki na drogach wózków zużywają się w kilka tygodni. Odnawianie wymaga farby, taśmy i wyłączenia strefy z ruchu.
Ślepota na znaki
Pracownik mija ten sam znak setki razy dziennie. Po tygodniu już go nie rejestruje, nawet gdy zagrożenie jest realne.
Hałas
W hali z wózkami, przenośnikami i bramami ostrzeżenie dźwiękowe łatwo przeoczyć. Osoby z niedosłuchem lub w ochronnikach słuchu mogą go nie usłyszeć wcale.
Koszt energii
Oznakowanie świetlne pracujące non stop świeci także wtedy, gdy w hali nie ma nikogo. W wariancie sieciowym Watch Out wygasza się według grafiku zmian i włącza przed pierwszą zmianą.
Znak, który nie wymaga tłumaczenia

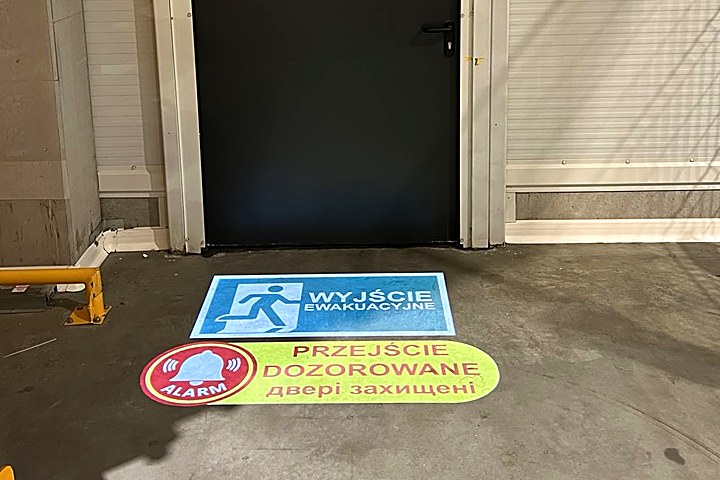

W magazynach pracują dziś zespoły wielonarodowe. Instrukcja BHP po polsku, przyklejona na ścianie, nie dociera do wszystkich.
Wirtualny znak działa obrazem, więc jest zrozumiały natychmiast, niezależnie od języka. Tam, gdzie potrzebne są słowa, wyświetlamy komunikat w kilku językach jednocześnie, a razem z FX-SAY nadajemy go również głosowo, automatycznie przetłumaczony na języki Twojej załogi.
Wykrywa. Decyduje. Ostrzega.

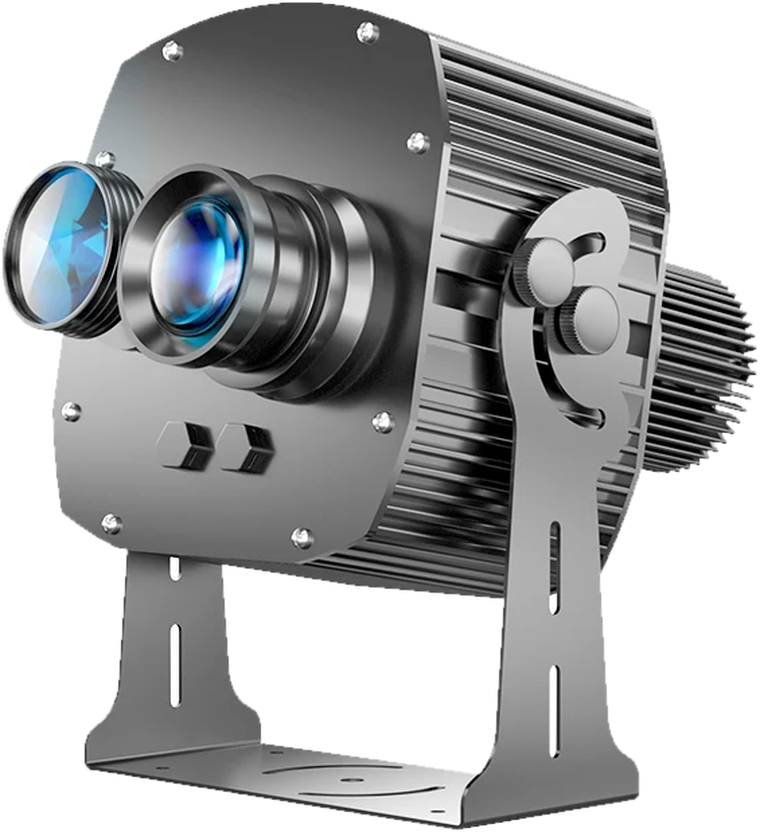

Obraz powstaje ze szklanego wzornika z grafiką, podświetlanego źródłem LED dużej mocy.
Wykrycie
Czujniki radarowe, LiDAR-y, kontaktrony bram i sygnały z automatyki zakładu informują o tym, co dzieje się w strefie.
Decyzja
Sterownik Watch Out, zaprojektowany i wyprodukowany przez Felixcom, analizuje sygnały i wybiera właściwy komunikat. W wariancie sieciowym raportuje swój stan do panelu webowego.
Ostrzeżenie
Projektor LED wyświetla znak w pełnej ostrości. Gdy zagrożenie mija, znak gaśnie albo wraca do stanu spoczynkowego.
Każdy wzornik projektujemy pod konkretne miejsce montażu, z korekcją kąta projekcji. Dzięki temu znak rzucany z sufitu pod kątem ma na posadzce prawidłowe proporcje.

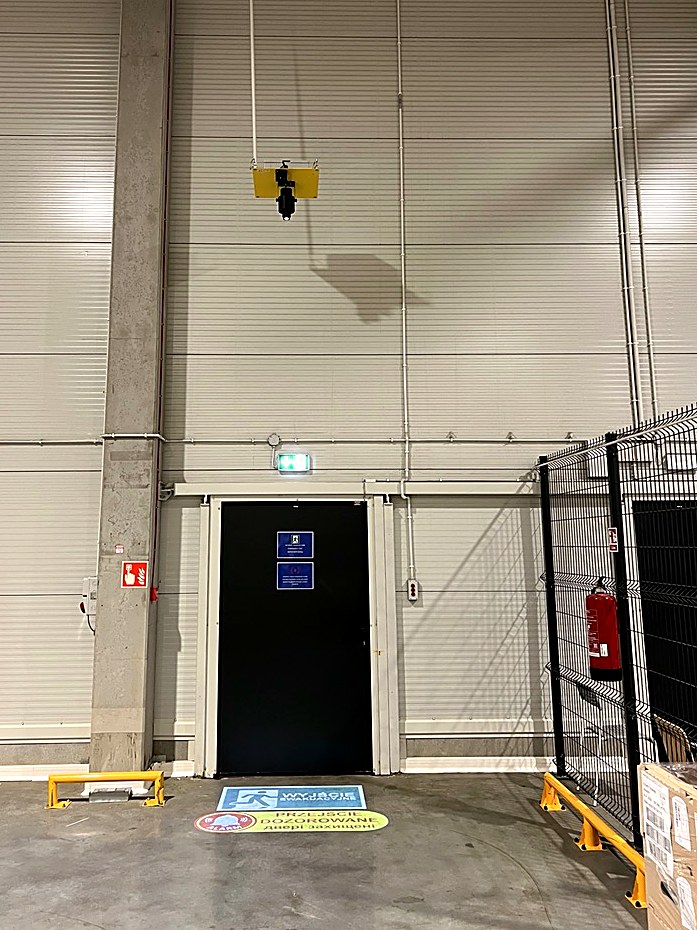

Projektor montujemy poza zasięgiem wózków, najczęściej na ścianie, słupie lub konstrukcji.
Tryby pracy
- Stały
- Znak wyświetlany jest przez cały czas pracy zmiany i oznacza przejścia, pola odkładcze oraz strefy zakazu.
- Wyzwalany
- Znak pojawia się tylko przy zagrożeniu, gdy nadjeżdża wózek, otwiera się brama albo pracuje maszyna.
- Przełączany

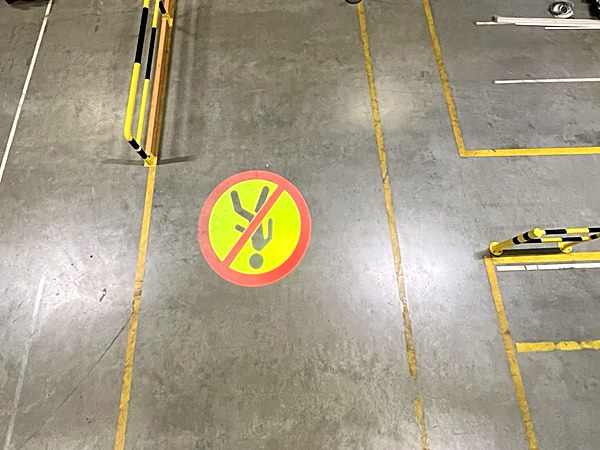

- Znak zmienia treść zależnie od sytuacji, na przykład z przejścia dla pieszych na zakaz przejścia.
- Pulsujący
- Miganie przyciąga uwagę w momentach szczególnie niebezpiecznych.
- Rotacja
- Jeden projektor wyświetla na zmianę do 7 komunikatów: zasady BHP, informacje dla kierowców, oznaczenia stref.
- Harmonogram
- Komunikaty cykliczne oraz automatyczne wygaszanie systemu poza godzinami pracy zakładu. Wymaga wariantu sieciowego.
- Zdalny
- Włączanie, wyłączanie i przełączanie stref z panelu webowego, bez wchodzenia na halę i bez podnośnika.
Nasz hit

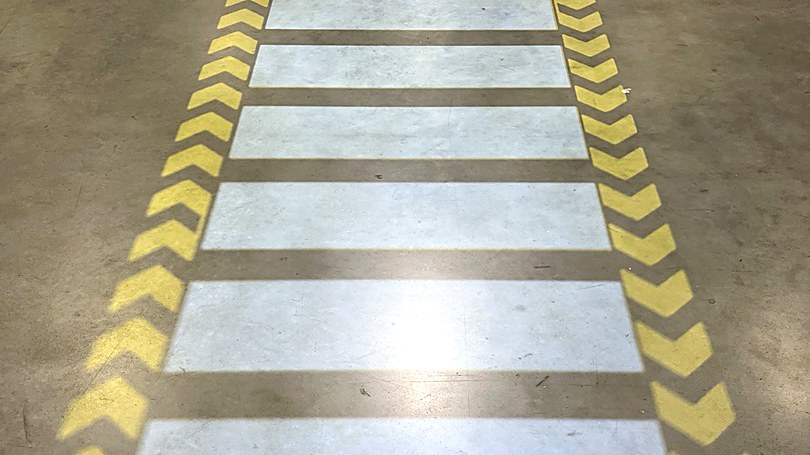

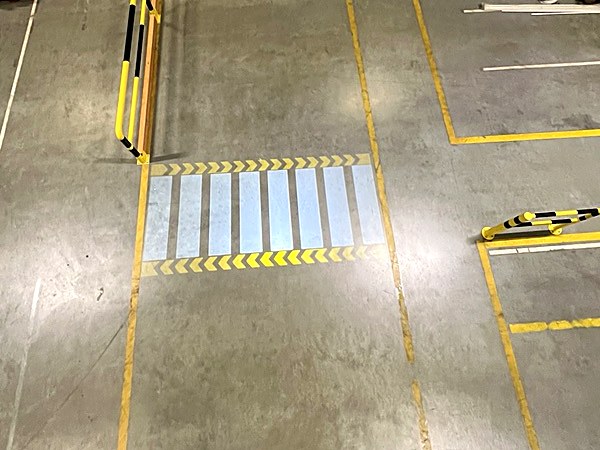

Przejście dla pieszych, które wie, kiedy nie przechodzić
Zestaw dwóch projektorów ze sterownikiem i czujnikami. Gdy droga jest wolna, na posadzce widnieje zebra. Gdy czujnik wykryje nadjeżdżający wózek, zebra w ułamku sekundy zmienia się w znak zakazu przejścia.

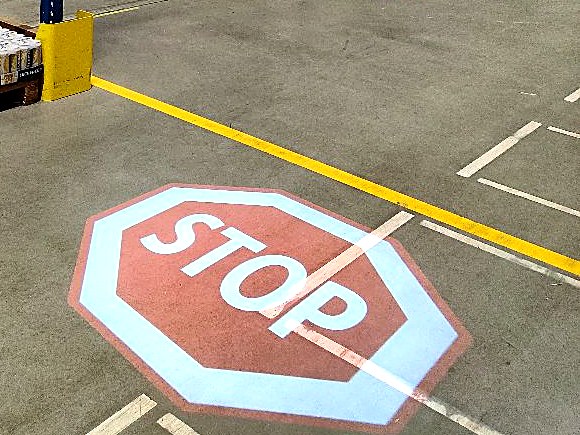

Zastosowanie: bramy szybkobieżne, wyjazdy z alejek, przejazdy wózków przez ciągi piesze, wyjścia z biur i pomieszczeń socjalnych na halę.
Watch Out w Twoim magazynie
Jeden system, wiele zagrożeń. Te same projektory i ten sam sterownik obsługują całą halę.
Ruch pieszych i wózków
Bramy szybkobieżne
Wirtualna zebra albo znak „uwaga, wyjazd wózka” wyświetlany po obu stronach bramy w chwili jej otwarcia.

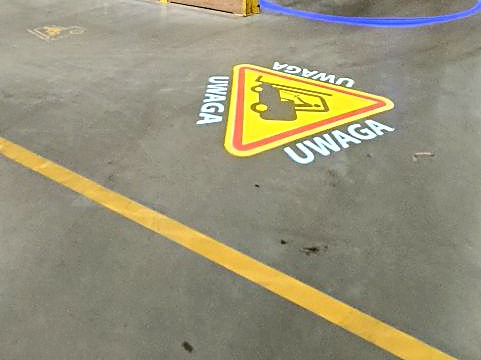

Alejki wysokiego składowania
Zakaz wejścia pieszych do alejki, w której pracuje wózek systemowy. Znak znika, gdy alejka jest wolna.
Skrzyżowania dróg wózków

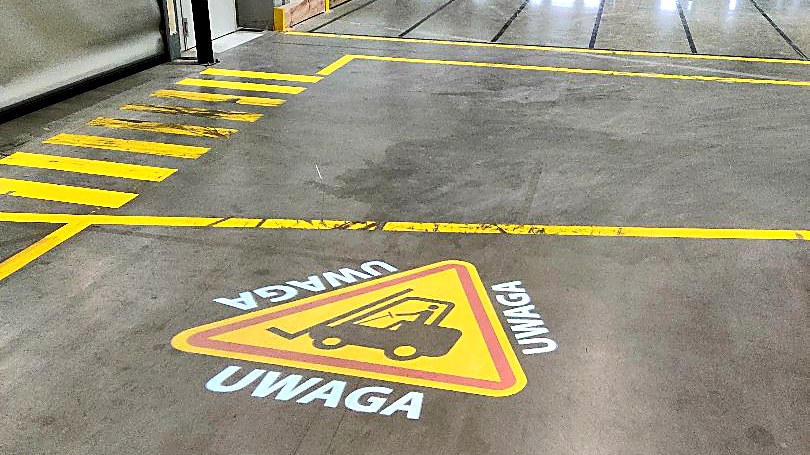

Symbol „uwaga, wózek” wyświetlany, zanim wózek wyłoni się zza regału. Wirtualne lustro dla ślepych narożników.

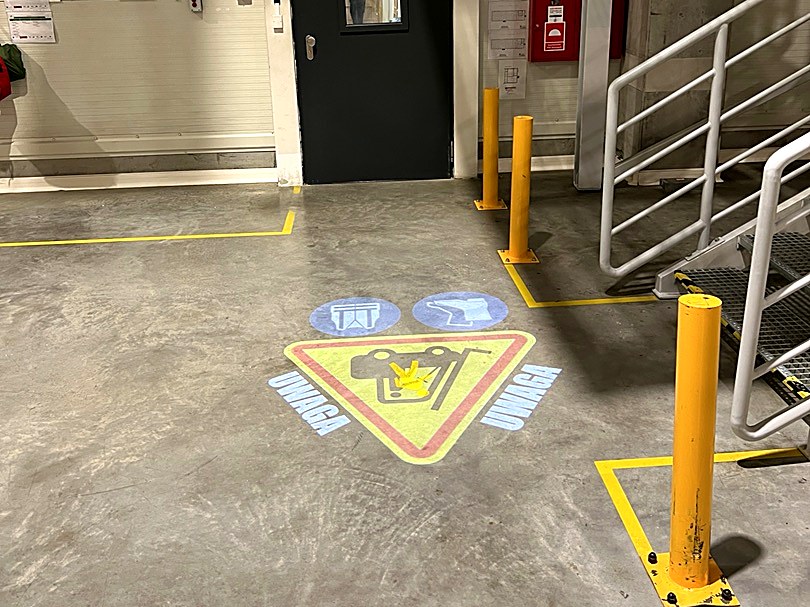

Wejścia na halę
Wymagane środki ochrony indywidualnej i zasady ruchu, wyświetlane w językach załogi. Z FX-SAY także głosowe powitanie gości i kierowców.
Maszyny i strefy niebezpieczne
Windy i podnośniki towarowe
Przed drzwiami windy strefa zakazu wstępu, gdy kabina jedzie lub trwa załadunek. Komunikat „winda wolna”, gdy można podejść.
Pick tower i antresole
Pod bramką paletową strefa niebezpieczna, wyświetlana w chwili, gdy bramka na piętrze jest otwarta lub trwa podawanie palety wózkiem.
Klatki i strefy wygrodzone
Klatki robotów, owijarek i paletyzatorów. Otwarcie drzwi klatki wyświetla ostrzeżenie przed wejściem i wyznacza strefę bezpieczną.
Strefy ładowania wózków
Stałe oznaczenie stanowisk ładowania oraz ostrzeżenie o zagrożeniu przy alarmie termicznym z FX-FIRE-GUARD.
Strefy robotów AMR i AGV
Oznaczenie trasy przejazdu robota w chwili, gdy robot się zbliża.
Przenośniki i sortery
Strefa zakazu wstępu podczas pracy linii, gaszona przy postoju serwisowym.
Organizacja i komunikaty
Pola odkładcze i bufory
Numery pól, strefy „nie odstawiać palet”, pola kwarantanny i kontroli jakości. Zmiana układu nie wymaga malowania.

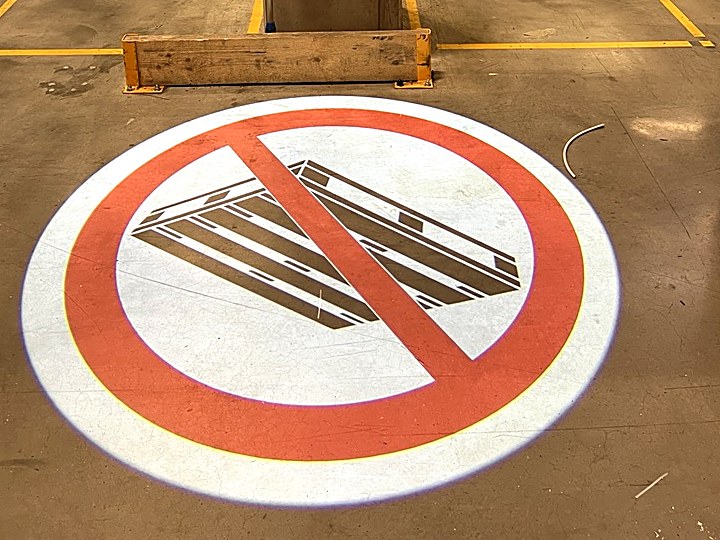

Drogi ewakuacyjne i hydranty
Pola „nie zastawiać” przed bramami przeciwpożarowymi, hydrantami i wyjściami. Paleta postawiona w polu przecina świecący znak i od razu widać błąd.
Komunikaty zmianowe
Przerwa, koniec zmiany, przypomnienie o zasadach ruchu. FX-SAY nadaje je głosowo, Watch Out wyświetla tam, gdzie hałas jest największy.
Mycie posadzki
Znak „śliska podłoga” wyświetlany przy pracy maszyny myjącej lub w strefie zalewanej wodą.
Chłodnie i mroźnie
Oznakowanie śluz i stref ruchu tam, gdzie farba i taśma nie trzymają się oszronionej posadzki.
Nie wiesz, czy Twoja posadzka i oświetlenie pozwolą na projekcję? Sprawdzamy to na miejscu, z projektorem.
Umów wizję lokalnąWatch Out pokazuje to, co wiedzą inne systemy FX
Wszystkie systemy FX projektujemy, produkujemy i serwisujemy sami, więc integracja między nimi nie wymaga pośredników.
FX-STOP-TRUCK × Watch Out
Rampa mówi, kiedy można wjechać
System klinów blokujących wie, czy naczepa jest zabezpieczona. Watch Out wyświetla to na posadzce. Do chwili podłożenia klina przed wjazdem widnieje znak „STOP”, a po zabezpieczeniu zmienia się na „wjazd dozwolony”. Kierowca na placu widzi własny komunikat.
FX-FIRE-GUARD × Watch Out
Strefa zagrożenia widoczna od progu
Gdy kamera termowizyjna wykryje przegrzanie w strefie ładowania wózków, wokół zagrożonego stanowiska pojawia się strefa zakazu wstępu. Ludzie nie podchodzą do źródła zagrożenia.
FX-SAY × Watch Out
Komunikat, który każdy zrozumie
FX-SAY nadaje komunikaty głosowe przez zakładowy system DSO lub PA i sam tłumaczy wpisaną treść na języki załogi. Piszesz po polsku, a hala słyszy komunikat po ukraińsku czy angielsku. Połączony z Watch Out działa dwukanałowo: pracownik w ochronnikach słuchu widzi ostrzeżenie, a pracownik nieznający polskiego słyszy je we własnym języku.
Watch Out należy do rodziny systemów FX. W tej samej hali wdrażamy również FX-Evacuation-CS, czyli system ewakuacji i punktu zbiórki, oraz FX-VISITOR do obsługi gości i kierowców.
Współpracuje z tym, co już masz
Watch Out nie wymaga wymiany istniejącej automatyki. Pobiera sygnały z urządzeń i systemów, które działają w zakładzie.
- Automatyka bram, ramp i levellerów — sygnały otwarcia i zamknięcia, styki bezpotencjałowe.
- Sterowniki PLC linii, przenośników, wind i pick towerów.
- System sygnalizacji pożarowej — na przykład zatrzymanie wózków na skrzyżowaniach.
- Kontrola dostępu i systemy antykolizyjne wózków.
- Czujniki ruchu, radary i LiDAR-y dostarczone razem z systemem.
- Systemy nadrzędne BMS i WMS przez protokoły sieciowe.
Cały system na jednym ekranie
Sterowanie lokalne ma zawsze pierwszeństwo
Funkcja ostrzegawcza działa w sterowniku, na sygnale z czujnika, niezależnie od sieci. Tam, gdzie decyduje bezpieczeństwo, żadna komenda zdalna nie może opóźnić ani zablokować wyświetlenia znaku. Awaria sieci, serwera czy panelu nie wyłącza ochrony.
Warstwa zdalna odpowiada za pracę ogólną systemu. Zestawy łączą się z panelem webowym przez zakładową sieć WiFi lub LAN, a gdy nie ma do nich dostępu, budujemy dla systemu własną łączność opartą na dedykowanej radiolinii. Panel otwierasz w przeglądarce, z komputera BHP, z dyspozytorni lub z tabletu na hali.
Co widzisz
- Stan każdego zestawu: praca, znak aktywny, spoczynek, awaria.
- Który znak jest w danej chwili wyświetlany w strefie.
- Sygnały z czujników, czyli co wyzwoliło projekcję.
- Łączność i dostępność urządzeń.
- Historię zdarzeń.
Co możesz zrobić
- Wyłączyć wszystkie lub wybrane zestawy jednym przyciskiem, gdy zakład nie pracuje.
- Ustawić harmonogram zgodny z grafikiem zmian.
- Wyłączyć strefę na czas prac serwisowych.
- Przełączyć tryb pracy strefy i zmienić harmonogram komunikatów.
Zrzut ekranupanel webowy z rzutem hali i stanami stref
Oszczędność energii i żywotności
Projektor, który nie świeci w nocy, w weekend i podczas postoju zakładu, zużywa mniej energii i dłużej służy. Przy pracy dwuzmianowej to kilkadziesiąt procent czasu, w którym system może pozostawać wygaszony. Wyłączenie uruchamia się harmonogramem lub jednym przyciskiem, a nie obchodzeniem hali i szukaniem wyłączników.
Dane do raportu BHP
Historia zdarzeń pokazuje, ile razy w miesiącu system ostrzegł pracownika przed wózkiem. To twarde dane do raportu i do decyzji o rozbudowie o kolejne strefy.

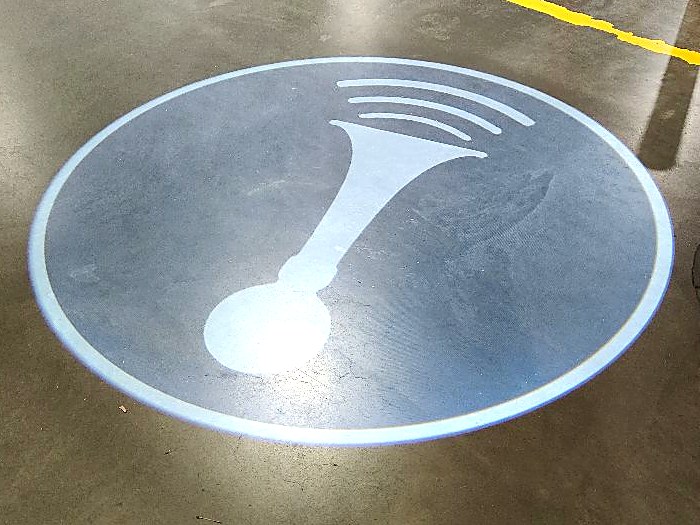

Twój dowolny znak
w dowolnym miejscu

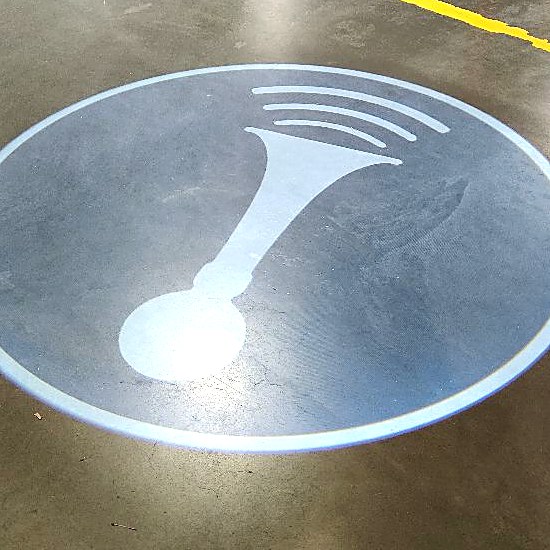

Piktogramy zgodne z PN-EN ISO 7010, własne komunikaty, strzałki, numery pól i logo firmy — jednokolorowe albo wielobarwne. Zmiana treści to wymiana wzornika, bez prac na posadzce.
Zaprojektujemy, wyprodukujemy, zainstalujemy.

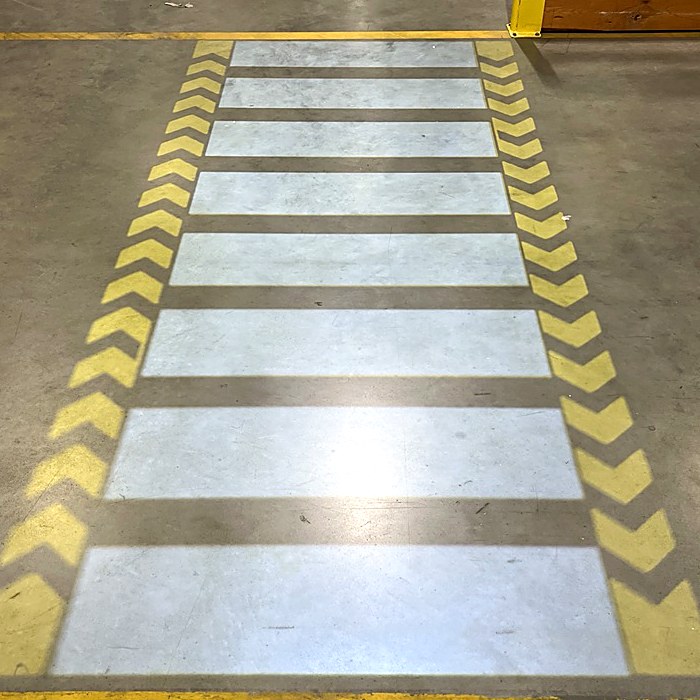

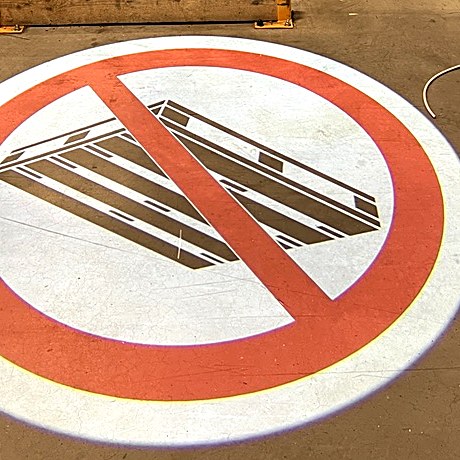

Znaki z naszych realizacji
Dane techniczne
| Parametr | Watch Out S | Watch Out M | Watch Out L | Watch Out XL |
|---|---|---|---|---|
| Moc LED | 50–60 W | 80–100 W | 150 W | 200–300 W |
| Odległość projekcji | do ok. 6 m | 6–9 m | 9–11 m | powyżej 11 m, plac |
| Szczelność | IP67 | IP67 | IP67 | IP65 |
| Zasilanie | 230 V AC | 230 V AC | 230 V AC | 230 V AC |
Wykonanie
Obudowa aluminiowa, montaż na suficie, ścianie, słupie lub konstrukcji regału. Średnica znaku dobierana obiektywem, na przykład od 1,8 do 6 m z odległości 6 m.
Wariant wielozadaniowy
Jeden projektor z rotacją do 7 komunikatów, przełączanych automatycznie w zadanym interwale.
Wariant sieciowy
Zakładowa sieć WiFi lub LAN albo dedykowana radiolinia Felixcomu, gdy sieć klienta jest niedostępna. Panel webowy działa lokalnie, bez chmury i bez wyprowadzania danych na zewnątrz.
Dobór mocy i obiektywu ustalamy na podstawie pomiaru oświetlenia w miejscu montażu. Projekcja uzupełnia oznakowanie wymagane przepisami i go nie zastępuje.
Jak wdrażamy
Wizja lokalna z testem
Przywozimy projektor i sprawdzamy widoczność znaku w Twoim oświetleniu i na Twojej posadzce.
Projekt
Dobieramy moc, obiektyw i punkty montażu. Projektujemy wzorniki z korekcją kąta i scenariusze działania.
Montaż i integracja
Instalujemy projektory, czujniki i sterownik oraz podłączamy się do automatyki zakładu. Pracujemy z zachowaniem zasad bezpieczeństwa obowiązujących w Twoim zakładzie i bez blokowania procesów technologicznych — halę można wyłączać strefami albo pracować poza szczytem.
Uruchomienie i serwis
Testujemy system z Twoimi pracownikami i zapewniamy przeglądy okresowe.
Pytania, które dostajemy najczęściej
Czy znak jest widoczny przy dziennym świetle?
W typowym oświetleniu hal tak. Moc projektora dobieramy do oświetlenia i odległości. W pełnym słońcu przy otwartej bramie widoczność spada, dlatego każdą realizację poprzedza test na miejscu.
Czy wirtualny znak zastępuje oznakowanie wymagane przepisami?
Nie. Uzupełnia je i wzmacnia tam, gdzie znak statyczny przestaje działać.
Jak zmienić treść znaku?
Wymieniamy wzornik w projektorze, co trwa kilka minut. Nie trzeba malować ani zamykać strefy.
Jak jest zasilany?
Z sieci 230 V. Sterownik włącza i przełącza projekcję na podstawie sygnałów z czujników i automatyki.
Czy system działa bez sieci?
Tak. Sterowanie lokalne ma zawsze priorytet, bo decyduje o bezpieczeństwie. Sterownik reaguje na sygnał z czujnika bez udziału sieci. Połączenie przez WiFi, LAN lub radiolinię służy do nadzoru, konfiguracji, harmonogramów i wyłączania systemu poza godzinami pracy. Utrata łączności nie wyłącza znaków.
Co, jeśli nie możemy wpiąć systemu do naszej sieci?
Budujemy dla Watch Out własną łączność, na dedykowanej radiolinii lub osobnym punkcie dostępowym. System nie wymaga dostępu do sieci zakładowej ani do internetu. Wariant autonomiczny, bez łączności, działa w pełni w zakresie ostrzegania, ale nie ma panelu, harmonogramów ani zdalnego wyłączania.
Czy system poradzi sobie z wielojęzycznym zespołem?
Tak. Znaki wyświetlamy jako piktogramy zrozumiałe bez słów lub jako komunikaty wielojęzyczne. Po połączeniu z FX-SAY ten sam komunikat jest nadawany głosowo, automatycznie przetłumaczony na języki wybrane w systemie.
Czy system wymaga konserwacji?
Źródło LED nie wymaga wymiany. Zalecamy okresowe czyszczenie optyki, szczególnie w zapylonych halach, w ramach przeglądu serwisowego.
Czy można go rozbudować?
Tak. Kolejne strefy i integracje dodajemy do istniejącego sterownika.
Sprawdź Watch Out na swojej hali
Umów bezpłatną wizję lokalną z pokazem projekcji. Przyjedziemy z projektorem i sprawdzimy widoczność znaku w Twoich warunkach.
